一、簡介（LYQB8000F電力每日要聞“鉗形大電流表卡表"測試迅速準確）

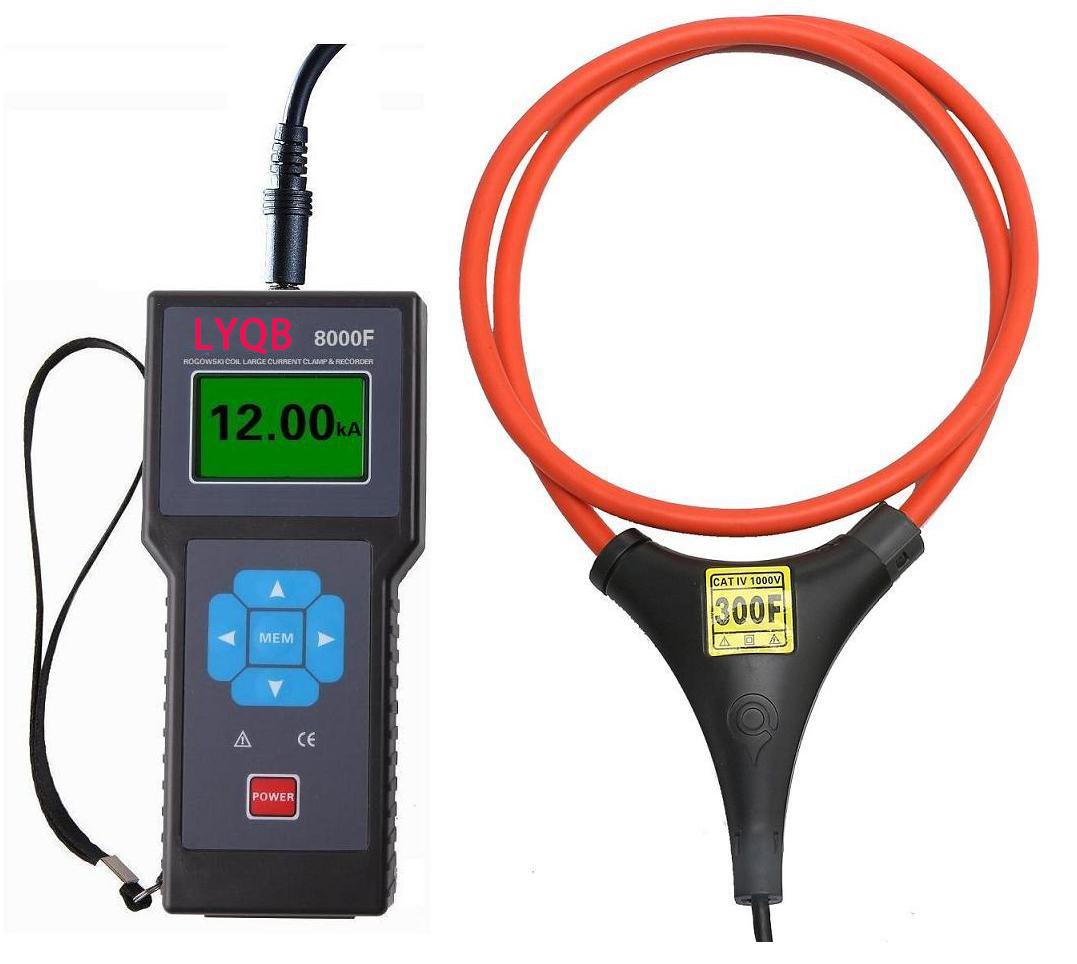

LYQB8000F柔性大電流鉗表/記錄儀是為現場在線測試、監控、記錄交流漏電流、大電流而精心設計制造的，由主機、柔性電流鉗、監控軟件、通訊線等組成。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。
柔性電流鉗，即Rogowski Coil(洛氏線圈)，采用很好的洛氏線圈(或稱羅氏線圈)技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度很高，抗干擾能力強。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，安全快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。
主機嵌入中英文操作界面，適合于不同國家的工程技術人員。LCD顯示，一目了然。同時具有比較大的存儲空間，能存儲4200組數據，還具有自動存儲間隔時間設定功能，從1～60分鐘內設置。
監控軟件具有在線實時監控與歷史查詢功能，動態顯示，波形指示；具有極大、極小、平均值指示；具有報警值設定及報警指示；具有歷史數據讀取、查閱、保存、排序、生成曲線、打印等功能。

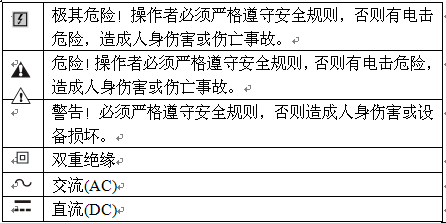

二、電氣符號（LYQB8000F電力每日要聞“鉗形大電流表卡表"測試迅速準確）
三、技術規格（LYQB8000F電力每日要聞“鉗形大電流表卡表"測試迅速準確）
功 能 | 交流漏電流、大電流測量；在線監測、記錄 |
電 源 | DC6V 堿性干電池 LR6 1.5V×4 |
測試方式 | 柔性CT：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流 |
線圈內經 | 內徑φ300mm(可選，可定制更大內徑的柔性線圈) |
量 程 | 0.00A～20.00kA |
分 辨 率 | 0.01A |
精 度 | ±2%±3dgt |
線圈長度 | 長度1000mm(可選，可根據需要定制) |
電流頻率 | 50Hz/60Hz(自動識別) |
顯示模式 | LCD：128dots×64dots |
主機尺寸 | 寬高厚75mm×170mm×30mm |
線圈粗細 | φ7.5mm(非常適合于狹窄環境和排線密集的場所等) |
質 量 | 主機：240g(含電池)；柔性鉗：150g |
LCD尺寸 | 顯示域：44mm×27mm |
電場干擾 | 無磁滯效應，抗干擾能力強 |
采樣速率 | 2次/秒 |
數據存儲 | 4200組(掉電或更換電池不會丟失數據) |
設定時間 | 1～60分鐘內設定記錄間隔時間，0分鐘為不自動存儲 |
記錄時間 | 節電模式下連續工作約100小時 |
線路電壓 | AC600V以下線路測試 |
溢出顯示 | 超量程溢出功能：“OL"符號顯示 |
電池電壓 | 當電池電壓降到4.8V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。 |
額定電流 | 節電模式下5mA，極大20mA |
引線長度 | 標準2米 |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -10℃～60℃；70%rh以下 |
絕緣電阻 | 100MΩ或更大,1000V |
適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT VI(1000V) IEC61326(EMC標準) |

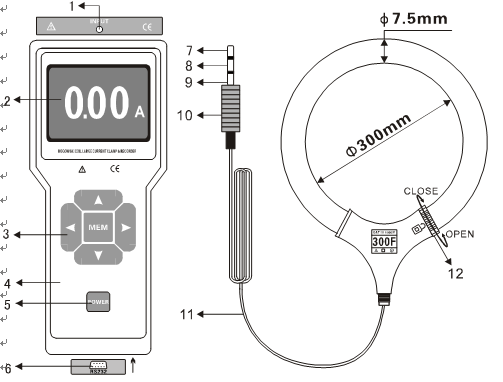

四． 儀表結構（LYQB8000F電力每日要聞“鉗形大電流表卡表"測試迅速準確）
1. 柔性鉗接口
2. LCD(128dots×64dots，中英文顯示界面)
3. 向上、下、左、右箭頭鍵及MEM控制鍵
4. 主機
5. POWER鍵(開關機)
6. RS232數據下載接口
7. 柔性線圈抽頭端口A
8. 柔性線圈抽頭端口B
9. 引線屏蔽層
10.音頻插頭
11.輸出引線
12.鎖扣(按箭頭方向前后旋可以鎖住或打開線圈)
